Пульт управления ПУ-2-120Ц

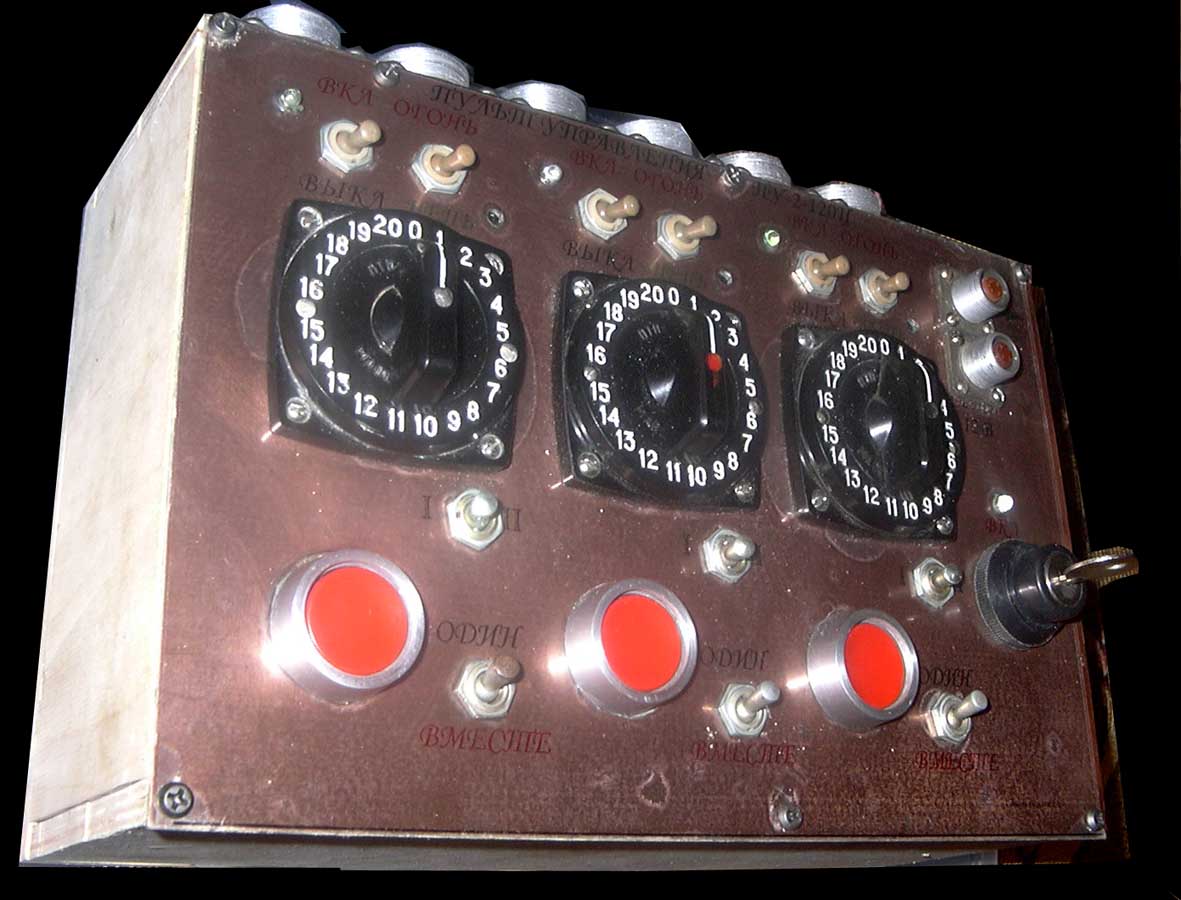

Пульт управления на 120 каналов с встроенной проверкой цепи ПУ-2-120Ц представляет из себя вторую модификацию пультов и переключателями ламельного типа и предназначен для последовательного и параллельного управления через 120 каналов.
Стандартная комплектация серии пультов ПУ-2 предполагает использование промежуточных удленителей для передачи сигнала на расстояние, базирующихся на разъемах типа 2РМ27 (24 ножки). Применяется совместно с удлиннителями (подкидками) серии ПрУ-2 различных варинатов исполнения и различной длинны.

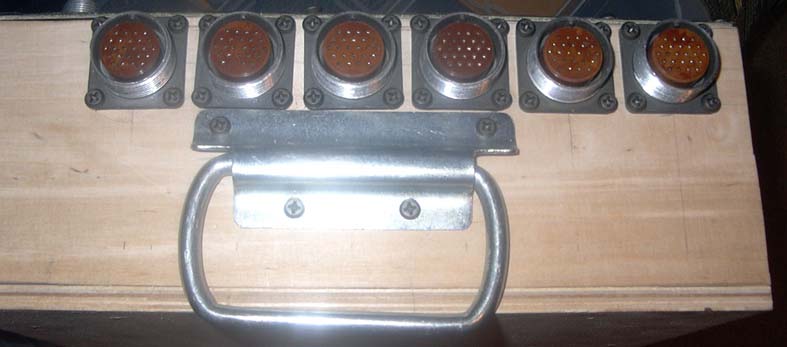

Сигнал из пульта выводится на шесть разъемов 2РМ27 - по 20 каналов в каждом.

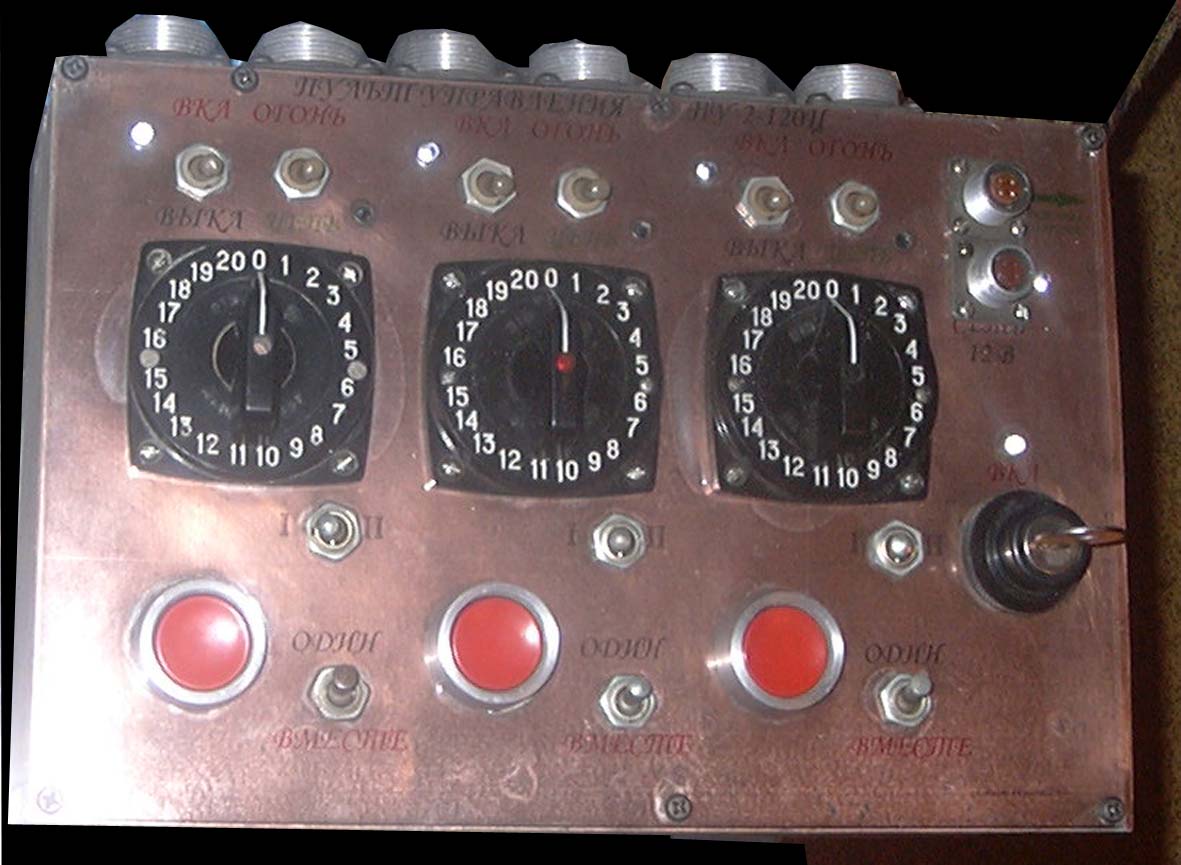

Переключение каналов осуществляется круговым тумблером на 20 позиций - по 1 переключателю на два разъема. Переключение между разъемами осуществляется металлическим тумблером вида ТП1-2
Пульт подключается к питанию 12 В через разъем 2НМ14Б4, при наличии напряжения загорается красный индикатор сети
Включение пульта осуществляется поворотом специального фиксирующегося ключа (с индикацией красным светодиодом). Включение каждого переключателя на два канала производится последовательным переводом пластиковых тумблеров вернего ряда в соответствующие положения "ВКЛ" и "ОГОНЬ" (с индикацией красного светодиода.
Проверка цепи (прозвонка) осуществляется при соответствующих положениях "ВЫКЛ" и "ЦЕПЬ" пластиковых тумблеров верхнего ряда. Целостность цепи подтверждается светодиодом зеленого цвета. При положении "0" индикатор цепи должен гореть зеленым цветом.
Переключать "ОДИН" - "ВМЕСТЕ" позволяет производить одновременный пуск при нажатии одной (любой) кнопки (положение тумблера "ВМЕСТЕ") с нескольких темблеров.
Количество управляющих переключателей - 3 шт
Количество каналов управлени - 120
Число разъемов выводов - 6
Количество каналов на один вывод - 20
Питание - 12 В
Возмождно изготовление на заказ модификация пульты с другими разъемами вывода или разъемам подключения питания
Стоимость пульта без подкидок - 7500 руб. тел. (095) 941-68-22
